铸件图纸最容易出问题的地方，往往不是结构设计，而是公差标注。
不少采购和设计人员第一次把机加工图纸的标注习惯搬到铸件上，结果就两类：要么供应商报出一个明显偏高的价格，要么样件做出来处处"差一点"。根因通常不在加工能力，而在图纸表达的偏差量级，与铸造工艺本身的偏差量级不匹配。
一、为什么铸件不能照搬机加工件的公差
机加工件的尺寸偏差，主要来自机床、刀具、装夹和测量，量级相对可控、可预测。
铸件的尺寸偏差则来自另一套源头：合金收缩、模具磨损、型壳/砂型在浇注过程中的变形、冷却收缩不均、后续热处理导致的尺寸变化。这些都是"过程性偏差"，属于工艺能力的自然结果，不是靠提高操作精度就能消掉的。
因此，把机加工量级的公差直接标在铸态尺寸上，图纸在工艺上就无法实现——供应商能做的只有两条路：报价时把风险算进去，或者做出来后反复修整。合理的做法是：区分铸态尺寸与加工后尺寸，各自采用对应的公差体系。
二、标注三件事：基准、公差等级、加工余量
1. 基准要说清楚
铸件图纸至少要明确两类基准：铸造基准（造型/定位用）与加工基准（后续机加定位用）。这两者不一致时，尺寸链会累积偏差，最终反映在装配上。
建议在图纸或技术协议中明确：以哪个面/哪个孔作基准、铸造基准与加工基准是否一致。含糊的后果是供应商各自理解，首件做出来才发现对不上。
2. 公差等级要指定
主流做法是采用铸件尺寸公差等级体系：国标 GB/T 6414《铸件 尺寸公差、几何公差与机械加工余量》（与 ISO 8062 体系对应）；美标钢铸件另有 ASTM A703 等通用要求文件。
公差等级由设计方指定，等级越严，对模具精度、工艺控制和成品率的要求越高。这里有两个常被忽略的点：
- 不要整套图统一取最严等级。 应按功能重要性分级：装配配合面从严，非配合面放宽。全图一刀切取严，成本上去了，收益却不在关键尺寸上。
- 等级要与工艺路线匹配。 同一个零件，铸态交付和"铸造＋CNC 精加工"交付，适用的公差表达完全不同。
涉及双相不锈钢铸件时，材质标准（如 ASTM A890 / A995 体系）、执行牌号应在图纸标注中写明，避免供应商按自家习惯牌号理解——牌号口径不一致，性能与后续加工性能都可能出现偏差。
3. 加工余量要书面确认
加工余量由铸件公差等级与加工面最终尺寸共同决定。这里最常见的争议是"余量谁定"。
比较稳妥的分工是：设计方给最终尺寸与公差，供应商按自身铸造能力提出余量方案并书面确认。余量留小了，加工面可能在精加工前就露出缺陷或余量不均；留大了，材料与工时都上涨，对铸件本身没有好处。
三、铸态尺寸与加工后尺寸，图纸上要能一眼分辨
这是验收争议的头号来源。
常见场景：供应商按铸态尺寸做自检并出具报告，客户却按加工后尺寸验收，双方都没错，但结论相反。
建议做法：
- 加工面在图纸上用统一符号或图层区分，并单独列"加工面清单"；
- 技术协议中写清：哪些尺寸以铸态验收、哪些以加工后验收、各自适用什么标准；
- 交付文件（检测报告）中标注测量状态，避免"报告合格、装配不合格"。
四、五个高频争议
1）未注公差默认取几级。 图纸没写，双方各取默认，结果自然不一致。处理方式只有一个：书面指定未注公差的适用等级与标准。
2）把机加公差套在铸态尺寸上。 前面已述，属于量级错配，属于图纸问题不是制造问题。
3）基准不统一。 铸造基准与加工基准分离，尺寸链偏差累积，装配时才发现。
4）形位公差漏标。 平面度、同轴度、位置度这类项目，对装配与密封面影响往往比线性尺寸更大。铸件图只标线性尺寸，是常见缺项。

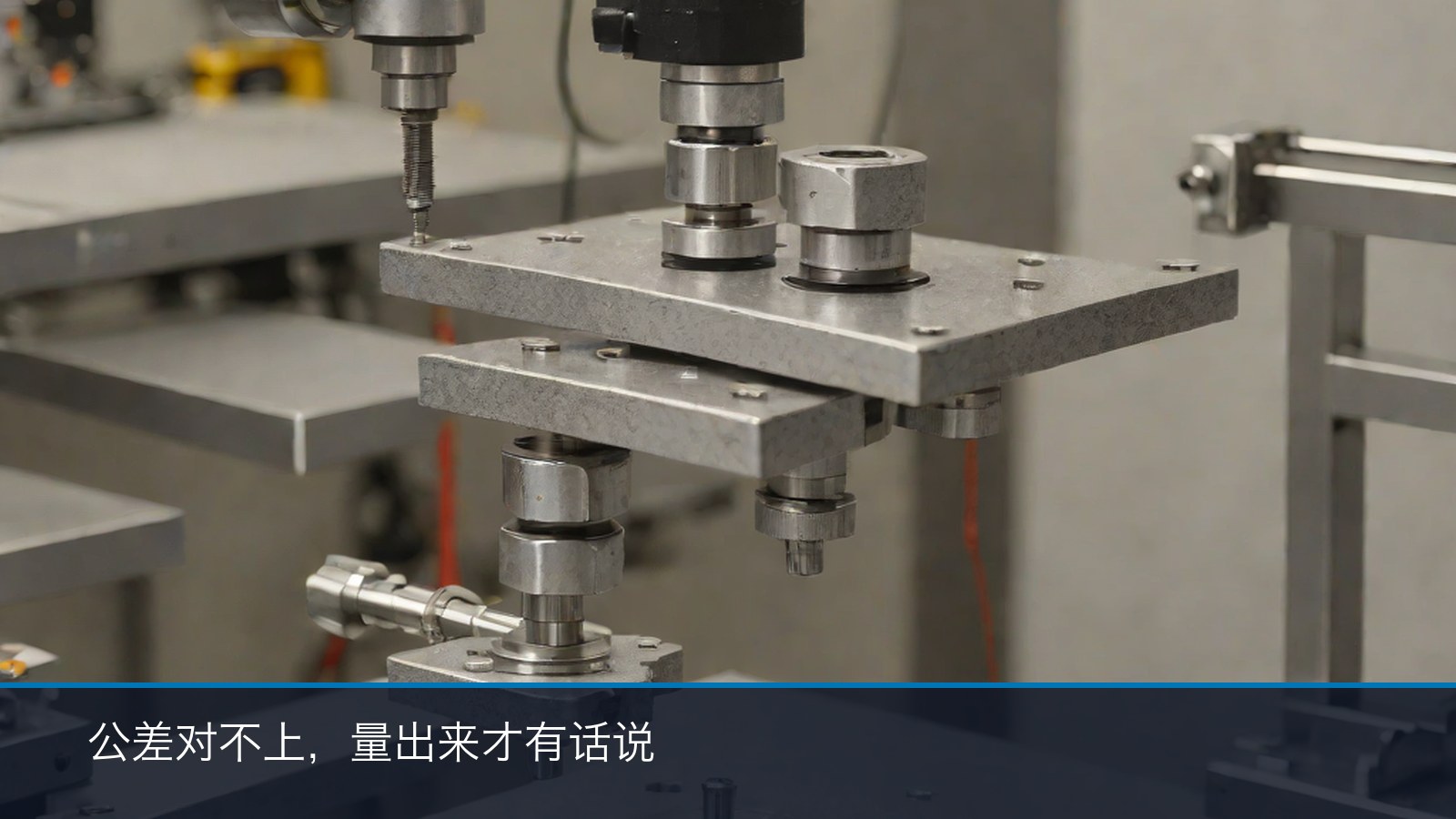

5）验收测量方式未约定。 三坐标、卡尺、专用检具，测量基准不同，结果就不同。协议中应约定测量方法与基准，尤其是关键配合尺寸。
这五条的共同点：都不是"做不做得出来"的问题，而是"图纸与协议有没有说清楚"的问题。
五、技术协议里建议写清的六项
- 公差等级与依据标准（含未注公差的处理规则）；
- 加工余量与加工面清单；
- 形位公差项目及其验收方式；
- 测量基准、检具与测量手段；
- 首件检验要求与检测报告内容；
- 铸态/加工后尺寸的验收分工。
把这六项前置到图纸评审阶段，比样件做出来后再谈返工和让步接收，成本低得多。
六、供应商侧能配合什么
对采购方来说，选供应商时值得问一句：你们在图纸评审阶段能给出工艺性建议吗？
江苏晟普机械科技有限公司（Sumpro）是特种合金精密零部件配套供应商，产品线覆盖硅溶胶精密铸造与树脂砂砂铸，并配有 CNC 精加工、焊接与装配能力，材质覆盖双相不锈钢、镍基合金、超级奥氏体不锈钢等特种合金。在图纸评审阶段，供应商侧可以就公差等级、加工余量、基准统一和加工面划分给出工艺性意见，把上述争议在开模之前解决掉，而不是留到首件验收。
结语
铸件公差标注的核心不是"标得多严"，而是标得对不对：铸态尺寸和加工后尺寸分开、基准说清、等级分级、余量书面化、验收方式约定。这几件事做到位，后面的报价和交付都会顺很多。
