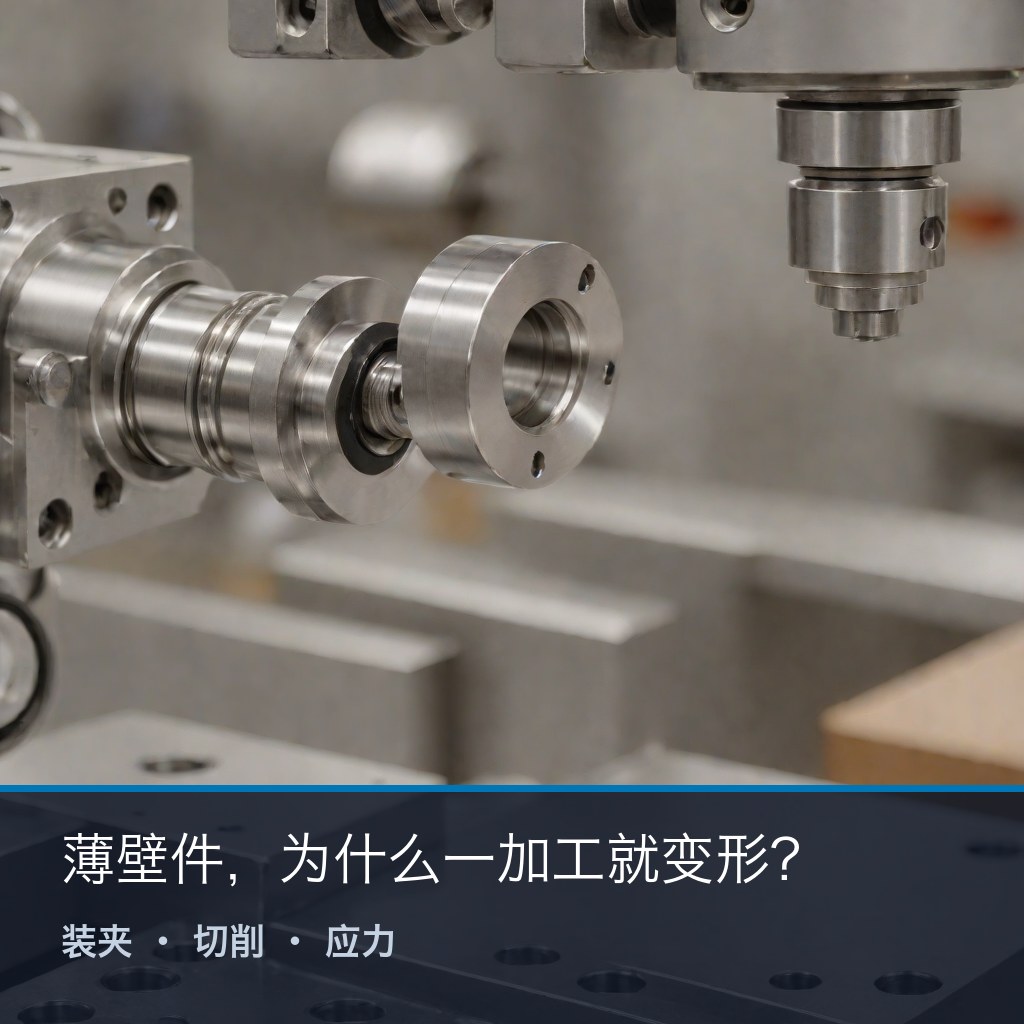

特种合金薄壁与深腔零件的 CNC 加工变形控制与验收口径

在特种合金精密零部件里，薄壁筒类与深腔壳体类是两类「看起来简单、做起来难」的零件：外形不复杂，图纸公差也在常规区间内，可一到加工环节，尺寸就跟着刀具走——夹上去是圆的，松开夹爪就成了椭圆形；粗加工明明到位，精加工又超差；装配单件合格，成对交付却压不紧。

问题往往不在机床精度，而在变形控制。薄壁意味着刚性不足，深腔意味着刀具悬伸长、排屑难，两者叠加，任何一点力、热或内应力都会被放大。这篇文章把变形的来源拆开讲，把装夹、切削、热处理时序与验收口径串成一条线，帮助采购与工艺在技术协议里把「不变形」写成可检查的条款。

一、薄壁与深腔零件难在哪：三个被放大的变量

同样一台机床、同一把刀具，加工实心件时尺寸稳定，换成薄壁或深腔件就飘。原因在于三个变量被结构放大了：

• 刚性不足：壁厚薄，零件本身抵抗切削力与夹紧力的能力下降，刀具「压」得进去，零件「让」得出来；
• 受力路径长：深腔件刀具悬伸长，切削力作用在远离夹持点的位置，形成杠杆效应，腔壁与腔底容易让刀；
• 内应力释放：铸件、锻件或棒料本身就带着残余应力，去料越多，应力平衡被打破得越多，变形在加工中或加工后陆续显现。

这三条不是并列的，而是互相叠加：一次重夹紧、一次重切削，可能同时触发刚性不足与应力释放，最终表现出来的却是同一个现象——尺寸超差。所以只有把来源分清，对策才不会互相打架。

铸件形态与缺陷对后续加工的影响，可以先看我们的 泵体铸件常见缺陷与对策，了解毛坯本身会给加工留下哪些变量。

二、变形从哪来：装夹、切削、材料内应力三条线

把变形按「谁在使力」来分，可以归成三条来源线。它们的典型表现不同，追因时非常有用：

变形来源	典型表现	主要对策方向
装夹力	松开夹爪后回弹、圆度与同轴度超差	软爪与多点均布、辅助支撑、降低夹紧力
切削力与切削热	薄壁让刀、壁厚不均、表面局部烧伤	分层轻走、对称走刀、充分冷却
材料内应力	去料后逐步变形、放置一段时间尺寸漂移	去料前置应力释放、粗精加工分开
深腔让刀（结构派生）	腔底与侧壁垂直度差、腔壁出现锥度	短而刚的刀具、分段接刀、合理下刀方式
测量状态	自由状态下尺寸合格，装到工装上却不符	约定测量基准与测量状态、加工后复检

这张表的价值在于追因路径：如果零件在松开夹具后才超差，先查装夹；如果加工中就在变、越切越松，多半是切削与刚性；如果当天合格、放几天再测就不对，指向内应力。把现象对到来源上，改动才有的放矢。

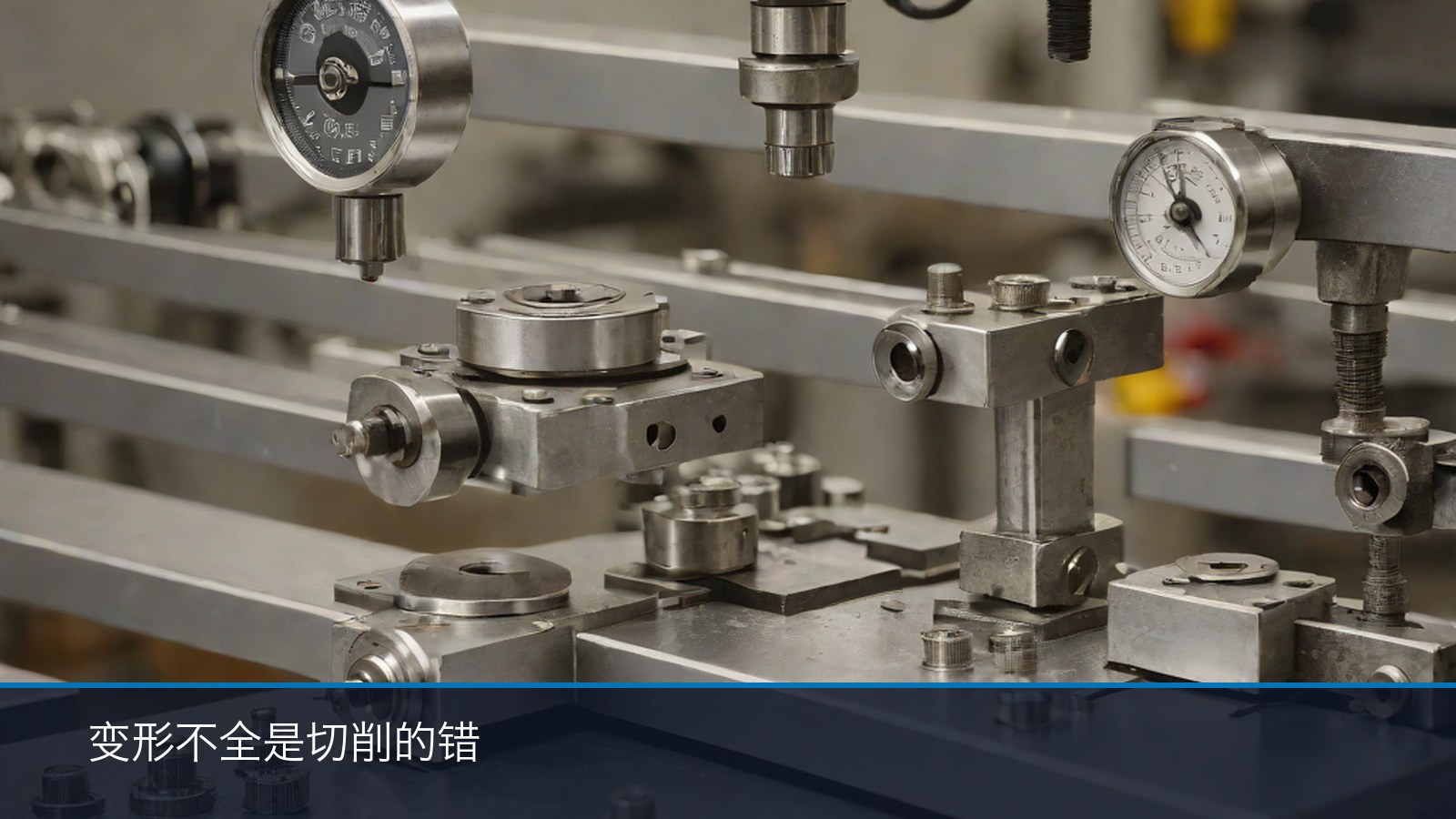

三、装夹与支撑：从「夹得紧」到「夹得对」

薄壁件最常见的一类误判，是「怕松动就夹得更紧」。夹紧力越大，弹性变形越大，加工时零件被「压扁」，松开后回弹，尺寸自然超差。

装夹方案要解决的是力的分布，而不是力的总量：

• 增加接触点：用软爪、专用工装或贴合面支撑，把夹紧力摊到更多点上，单点压强下降；
• 避开薄壁区：夹持位置尽量选在刚性区或加厚区，必要时增加工艺凸台、工艺筋作为夹持与支撑的着力点；
• 随形支撑：深腔或异形件用胎具、随形支撑块贴合轮廓，减少悬空面积；
• 粗精分开：粗加工阶段以效率为主，精加工阶段改用轻夹持甚至「撑内壁」的方式，把最后一道余量的变形压到最小。

装夹方案一旦定了，就要连同工装一起写进工艺文件，而不是留给现场临时决定。同一批零件如果换了夹持方式，尺寸表现往往就跟着变——这也是「同样图纸、不同批次表现不一致」的常见来源之一。

四、切削策略：少装夹、分层走、对称切

切削环节的目标不是「切得快」，而是让切削力与切削热尽量小、尽量均匀。

• 减少装夹次数：翻面越多，重复定位误差与夹持变形越难控；能一次装夹完成的工序尽量合并，五轴或复合工序的价值正在于此；
• 分层轻走：薄壁与深腔不宜一次吃深，分层走刀能把径向切削力摊薄，让零件「来不及」变形；
• 对称走刀：在壁的两侧或腔的四周交替、对称加工，让受力与受热相互平衡，减少单侧偏载；
• 控制热输入：特种合金（双相不锈钢、镍基合金、钛合金）加工硬化倾向与导热特性各不相同，冷却与走刀方式要按材质匹配，避免局部过热引起表层性能与尺寸双重变化；
• 粗精分离：粗加工把余量均匀留出，精加工以「去应力后的一次轻切削」收尾，尺寸最稳。

材质不同，切削策略差异很大。奥氏体与双相不锈钢的加工特性、镍基合金的加工硬化倾向、钛合金的低导热与易烧伤，都要求把「切削方式」当成材质方案的一部分来定，而不是通用手册里照抄。这是我们建议材料选型与加工工艺一并评估的原因——我们的 技术能力 与 加工与检测服务 覆盖铸造、焊接、锻件与纯机加工多条路线，可以在同一张工艺路线上把材料与工序排在一起。

五、应力释放的时序：把热处理排进工序，而不是排在最后

对特种合金零件来说，变形的一部分是「加工前就注定」的。毛坯的残余应力来自铸造冷却、锻造变形或棒料轧制，去料越到中后期，应力平衡破坏得越明显。

处理思路是把应力释放排进时序：

1. 毛坯阶段：按材质与结构安排固溶、退火或去应力处理，把毛坯内应力降到可控水平；
2. 粗加工后：粗加工去掉大部分余量，此时是应力释放的最佳窗口，安排一次去应力处理，再进精加工；
3. 精加工前：留出均匀余量，避免局部余量过大导致单侧应力释放；
4. 精加工后：只做必要的光整与表面处理，避免在成品状态引入新的热或力。

双相不锈钢、镍基合金这类材质的热处理窗口相对窄，温度与冷却方式拿捏不当，会引入新的组织差异；相关工艺要点可参考我们的 双相不锈钢铸件热处理与σ相控制 与 镍基合金热处理。热处理不是「最后补一刀」，而是决定精加工后尺寸能否稳住的前置条件。

六、深腔件专有难点：刀具悬伸、排屑与让刀

深腔壳体类零件除了薄壁的问题，还多了三件麻烦事：

• 刀具悬伸长，刚性下降：悬伸越长，刀具让刀越明显，腔壁容易出现锥度、腔底与侧壁的垂直度偏差。对策是尽量选大直径、短悬伸的刀具，必要时分段接刀，用短刀分几段完成同一个深腔；
• 排屑困难：切屑留在腔里会二次切削、划伤已加工面，也会把热量带不走。对策是合理下刀方式（螺旋或斜向下刀）、分段退刀、必要时用高压冷却把屑冲出来；
• 进出口受限：腔口小、内腔大时，刀柄与刀具会干涉。工艺上要提前用加工模拟确认可达性，避免到现场才发现某处加工不到。

深腔件的结构往往与流道、密封面、法兰面同体，加工精度直接影响耐压与密封表现。这类零件我们通常建议在 非标精密结构件 与 阀门精密铸件 的方案阶段就把加工可达性一起谈清——毛坯的浇冒口位置、余量分布与工艺凸台，都会反过来影响加工能不能一次做稳。

七、验收口径：把「不变形」变成可测量的条款

前面讲的是怎么把零件做稳，这一节讲怎么把「做稳了」证明给验收环节。落到技术协议上，建议把四件事写清：

• 基准与状态：约定以哪个面为基准、在自由状态还是装夹状态下测量。同一条尺寸，在机床上带夹测量与下线自由测量可能结果不同，不写清就必然扯皮；
• 测量时机：明确是加工后立即测，还是放置一段时间后测。内应力释放是渐进过程，测量时机不同，结论可能不同；
• 形位要求优先：薄壁与深腔件的关键指标往往不是单一尺寸，而是圆度、圆柱度、同轴度、平面度这类形位公差——它们对装配与密封的影响更直接，验收项目要优先列出；

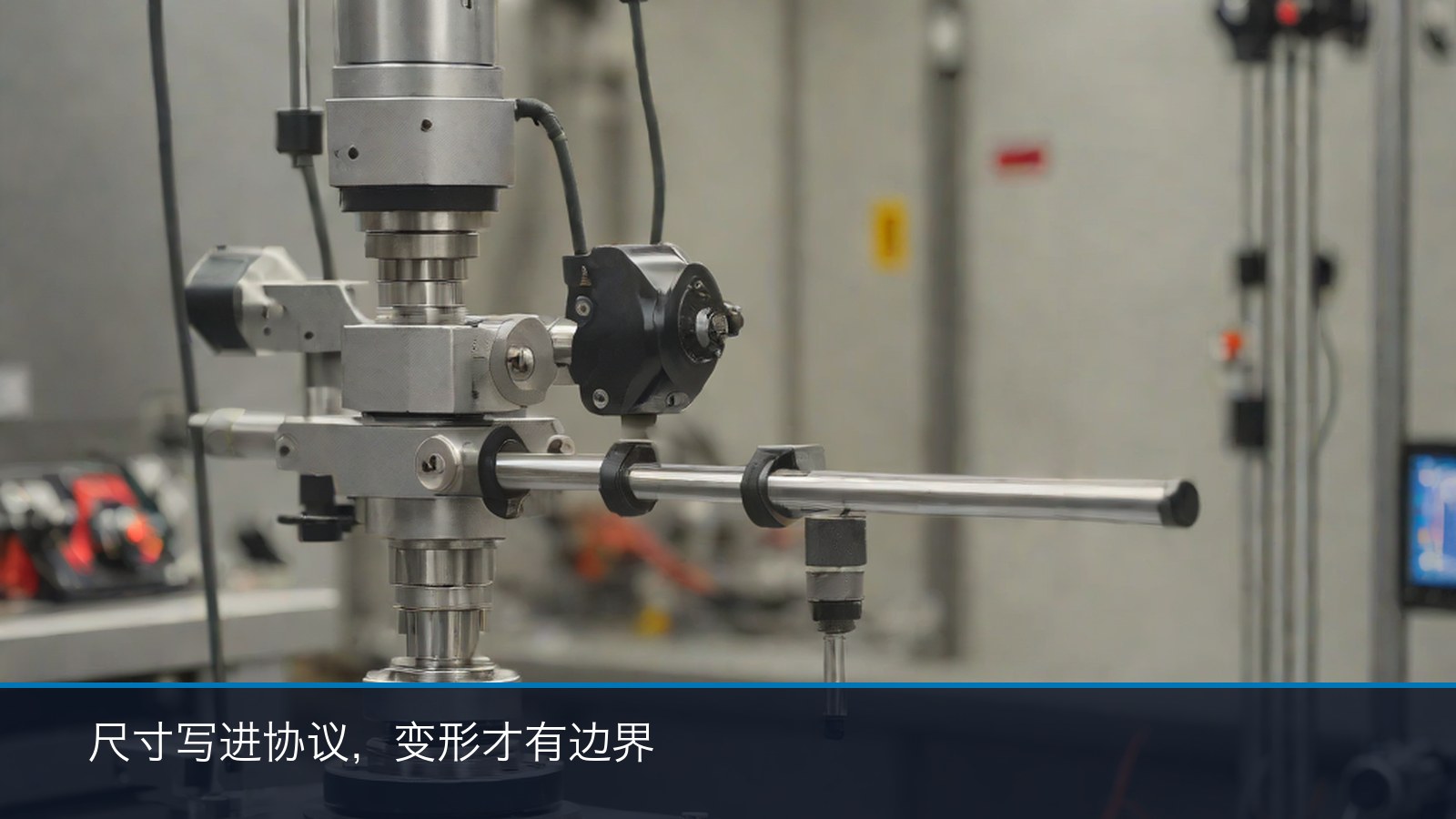

• 复检手段：约定用三坐标测量机或专用量具复检，并说明抽检比例与记录方式。内部缺陷与加工后表面质量的检测节点，可参考 特种合金铸件无损检测方法怎么选，检验标准体系见 检测标准。

这四块写清楚，「变形控制」才从一个形容词变成可验收的条款。反之，协议里只写「按图纸验收」，出争议时双方很难在同一口径上对话。

八、三个常见误区

• 误区一：把变形都归给机床。 机床精度只是条件之一，装夹方式、走刀顺序、热处理时序往往影响更大；同样的机床，换一套夹持方案，尺寸表现可能完全不同。
• 误区二：先谈公差，再谈工艺。 薄壁与深腔件能不能达到某个公差，取决于结构刚性、装夹与去应力安排。工艺不可行时，公差写得再紧也落不了地；正确顺序是先谈工艺可行性，再确认公差口径。
• 误区三：只看单件合格。 单件合格不等于批量稳定。夹具磨损、刀具磨损、余量波动都会让后续件偏移，批量交付要约定抽检与趋势记录，而不是只签首件。

九、材质标准体系对照（公开标准）

同一个牌号在不同标准体系下名称不同，报价与验收前先对齐「按哪套标准执行」。下表为本篇涉及材质族的常用牌号与其铸造／材料标准对应（仅列公开标准体系；具体牌号版本与尺寸公差等级以订单技术协议为准）：

材质族	常用牌号	对应标准（铸造／材料）
双相不锈钢（铸件）	2205 · 2507	ASTM A890 · GB/T 21833
镍基耐蚀合金（铸件）	Inconel 625（CW6MC）· Hastelloy C276（CW2M）	ASTM A494 · EN 10295
奥氏体不锈钢（铸件）	304 / CF8 · 316 / CF8M · 316L / CF3M	ASTM A351 · GB/T 2100
钛及钛合金（铸件）	工业纯钛 Grade 2 · Ti-6Al-4V（Grade 5）	ASTM B367 · GB/T 6614
铸件尺寸公差（本篇主题）	铸态尺寸公差等级	GB/T 6414 · ISO 8062

完整互查见牌号对照表；各材质族的牌号与检测口径见技术文档中心。

十、结语：变形控制的本质是「力与应力的时序管理」

薄壁与深腔特种合金零件的加工，说到底是在管三件事：夹紧力怎么给、切削力怎么摊、内应力怎么排。三件事各自都有成熟做法，难点在于它们必须在同一条工艺路线上排序——先释放应力，再轻切削，最后轻夹持收尾，顺序错了，单看每一步都没问题，合起来就超差。
