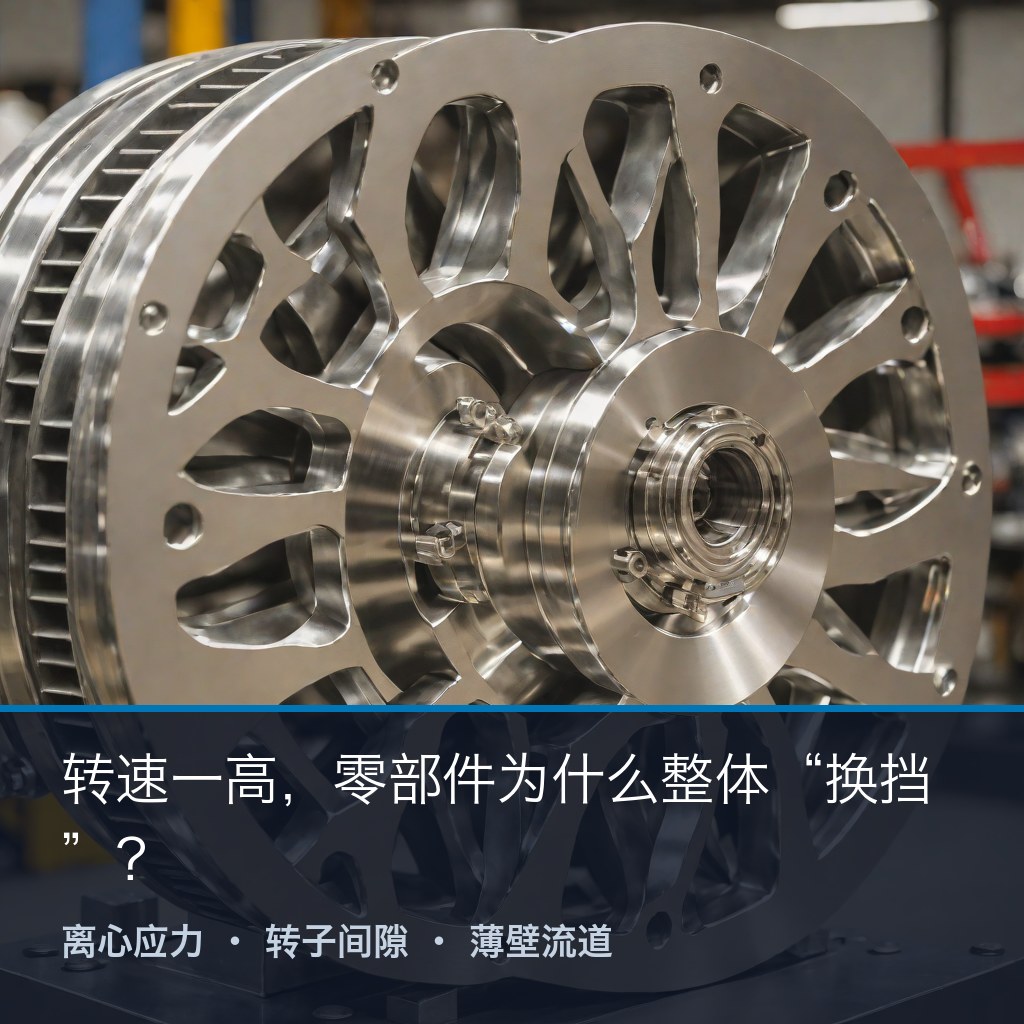

磁悬浮离心压缩机高速零部件：材料选型、铸造工艺与验收要点

磁悬浮离心压缩机用磁轴承让转子悬浮运行，取消机械轴承与润滑油系统，转速可以做到远高于常规机组，同时结构更紧凑、无油污染、维护量更低。对整机厂来说，这是效率与可靠性的一次升级；但对零部件供应商来说，"高转速"三个字把材料、铸造、加工与验收的要求整体抬高了一档。同一个叶轮或蜗壳，在常速机组上够用的做法，到了高速机组上可能就会在离心应力、振动或密封间隙上出问题。

本文面向磁悬浮离心压缩机的设计与采购人员，把高速零部件的材料选型思路、熔模精密铸造 + CNC 精加工的工艺要点以及无损检测与动平衡的验收口径梳理成一条可以对着用的思路线。相关材料体系可先参考材质牌号对照表，把 GB 与 ASTM 等标准对应清楚。

一、"高转速"给零部件带来哪些硬约束

讨论材料与工艺之前，先把高转速带来的约束讲清楚，后面的选型才有依据。归纳起来主要是四类：

1. 离心应力与疲劳

转速越高，叶轮和转子承受的离心应力按转速的平方关系放大，轮毂、叶片根部与轴孔等部位的应力集中更突出。这意味着材料不仅要有足够的屈服强度，还要有良好的疲劳性能与韧性——只追求强度而牺牲韧性，反而容易在交变载荷下出问题。同时，铸件内部的缩松、气孔等缺陷在高速下会成为裂纹源，组织致密度的重要性比常速件更高。

2. 转子动力学与配合精度

磁轴承靠控制电磁力维持转子悬浮，转子与定子、密封件之间的间隙通常很小。任何不平衡量、形位偏差或装配偏心，都可能在高速下被放大为振动，直接影响悬浮稳定性。因此高速零部件的尺寸与形位公差、动平衡等级、配合面精度要求都比常规件更严。

3. 高效小型化与薄壁流道

为了在更小的体积内实现更高的压比与效率，叶轮与蜗壳的流道设计趋于紧凑、叶片趋于薄壁、扭曲程度更高。这类结构对铸造成形能力是直接考验：壁厚一致性、流道表面质量与轮廓精度，都会传导到整机效率与喘振裕度上。

4. 无油运行对洁净度与耐磨性的要求

取消润滑油后，机组不再有油膜"兜底"，零部件表面的洁净度、去毛刺质量与耐磨表现都被推到前台。与转子、磁轴承区域相邻的零件如果残留切屑、颗粒或油污，可能影响悬浮稳定性。因此这类零件在制造与包装环节通常要单独提出清洁度与防污染要求。

二、核心零部件的材料选型思路

材料选择没有"万能牌号"，正确做法是先按零部件功能分成几类，再分别按工况收敛材质范围。

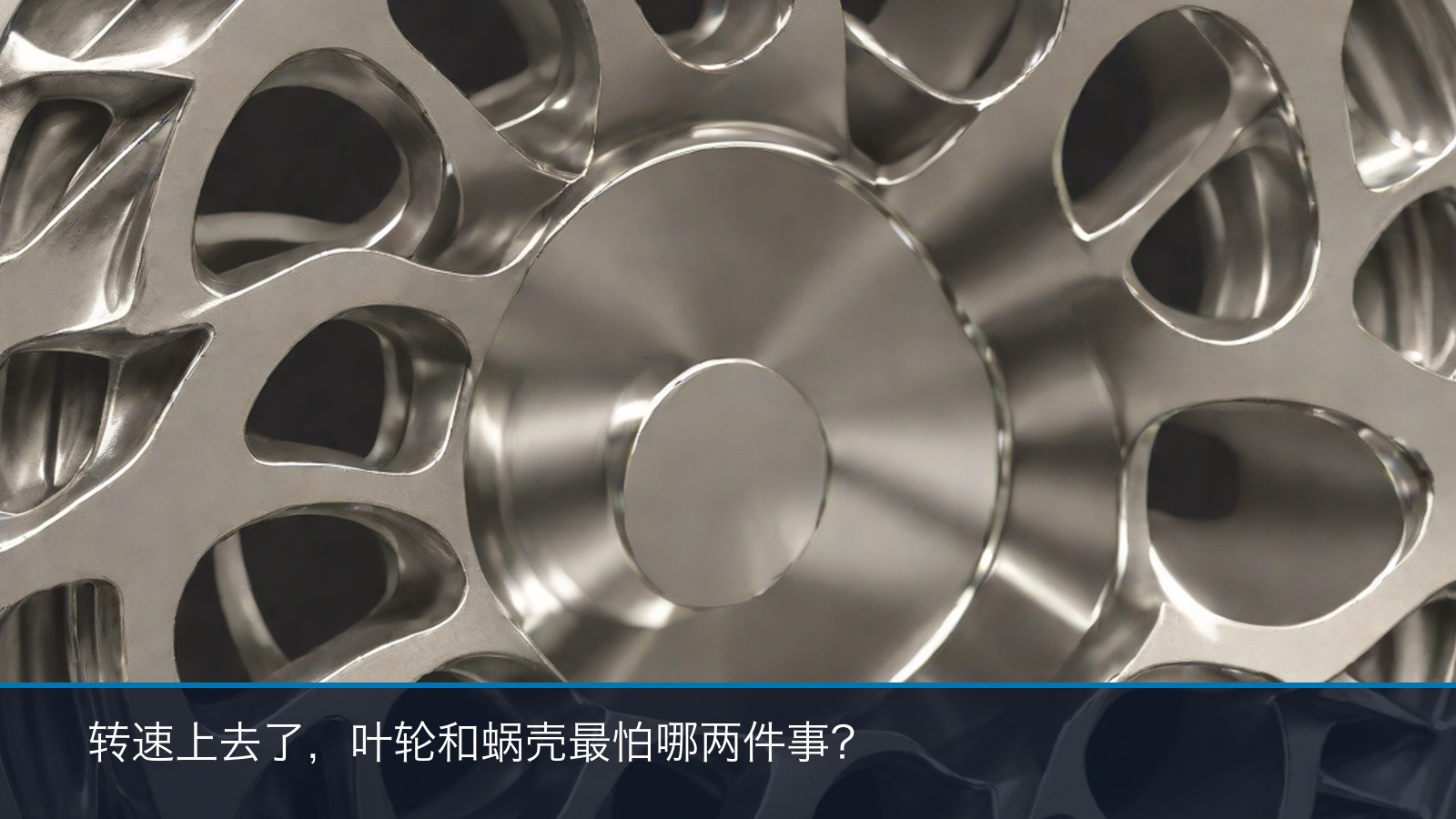

1. 叶轮与高速转子

这是最核心也最"吃性能"的一类。选材的核心是比强度、疲劳性能、韧性与耐蚀性的平衡。常见方向包括：高强度不锈钢（含沉淀硬化、马氏体时效一类的高强体系）、双相不锈钢、镍基合金以及钛合金。介质带腐蚀性（含氯离子、酸性或含水气氛）时，耐蚀性权重上升，双相不锈钢与镍基合金的价值更明显；对减重和无磁要求敏感的高速转子，钛合金有时更有优势。亚稳组织的牌号还要结合使用温度与低温韧性进行评估。镍基与钛合金的适用工况，可分别参考镍基合金技术文档与钛合金技术文档。

2. 蜗壳与机壳

蜗壳承担流道整形与承压双重角色，机壳则要保证刚性与密封面精度。材质方向多为铸造不锈钢与双相不锈钢，腐蚀性介质或高压力等级工况下会考虑镍基合金。这类件的关键不在"选什么牌号"，而在流道型线能否铸准、壁厚是否均匀、内部是否有缩松。离心压缩机与膨胀机蜗壳类铸件的选材与工艺难点，可延伸阅读蜗壳类特种合金铸件 FAQ。

3. 密封件、轴承座与结构件

密封件与轴承座靠近转子间隙，对尺寸稳定性、耐磨性和洁净度要求高；结构件、法兰与支架则以刚性、焊接性和耐蚀性为主。材质上常用奥氏体不锈钢、双相不锈钢，部分工况用沉淀硬化不锈钢。这类零件往往结构不规则、批量不大，属于典型的非标精密结构件范畴，加工逻辑可参考非标精密结构件说明。

4. 零部件—工况—材质方向速查

零部件	工况特点	材质方向（示例）	关注要点
叶轮 / 高速转子	高离心应力、交变载荷、可能有腐蚀介质	高强度不锈钢、双相不锈钢 2205/2507、镍基合金（Inconel 625/718 等）、钛合金	比强度与疲劳性能、组织致密度、动平衡
蜗壳 / 机壳	承压、流道整形、介质可能有腐蚀性	铸造不锈钢（CF8/CF8M 类）、双相不锈钢、镍基合金	流道型线与壁厚一致性、内部缩松与致密度
密封件 / 轴承座	靠近转子间隙、要求尺寸稳定与耐磨	奥氏体不锈钢 304/316L、沉淀硬化不锈钢	形位公差、配合面精度、洁净度
法兰 / 支架 / 管路件	刚性、焊接、密封连接	奥氏体不锈钢、双相不锈钢	焊接质量与热影响区、密封面精度

材质标准体系对照（下单前请与技术协议核对）：奥氏体不锈钢铸件按 ASTM A351（CF8/CF8M/CF3M）、双相不锈钢铸件按 ASTM A890/A995（4A/5A/6A）、镍基合金铸件按 ASTM A494、钛合金铸件按 ASTM B367；棒材/锻件按 ASTM A182（不锈钢）、ASTM A564（沉淀硬化）、ASTM B564（镍基）；国内对应体系如 GB/T 12230（阀门用不锈钢铸件）等，GB/ASTM/EN/JIS 互查见合金牌号对照表，具体牌号与状态以技术协议为准。

表中材质为常见方向示例，不是唯一答案；同一"家族"内的不同牌号在强度、耐蚀性与焊接性上差异明显，最终须按介质、转速等级、标准体系与运行方式逐项确认。不锈钢各牌号的体系对照，可参考不锈钢铸件技术参数库。

三、精密铸造 + CNC 的工艺要点

材料定下来只是第一步，能否把设计意图稳定地做出来，取决于工艺路线。

1. 熔模精密铸造：流道成形与壁厚一致性

高速叶轮与复杂蜗壳往往带有三维扭曲叶片、薄壁与内部流道，属于典型的精密铸造件。熔模（失蜡）工艺可实现近净成形，减少切削量，也更容易保证流道型线与壁厚一致性。工艺上要重点关注蜡模尺寸控制、型壳强度与浇注系统设计——浇注系统不合理会导致卷入气体、冷隔或补缩不足。整体叶轮类零件的材质与工艺选择思路，可参考叶轮铸件材料选型指南。

2. 致密度与内部质量

高速件对内部缺陷比常速件敏感得多：缩松、气孔、夹渣在离心应力下可能成为裂纹源。因此从浇注工艺、冒口补缩到热处理，都要以降低内部缺陷、提高组织致密度为目标，并通过无损检测把关。腐蚀工况下的零件还要关注成分偏析与相组织状态，必要时核查耐蚀性能是否达标。

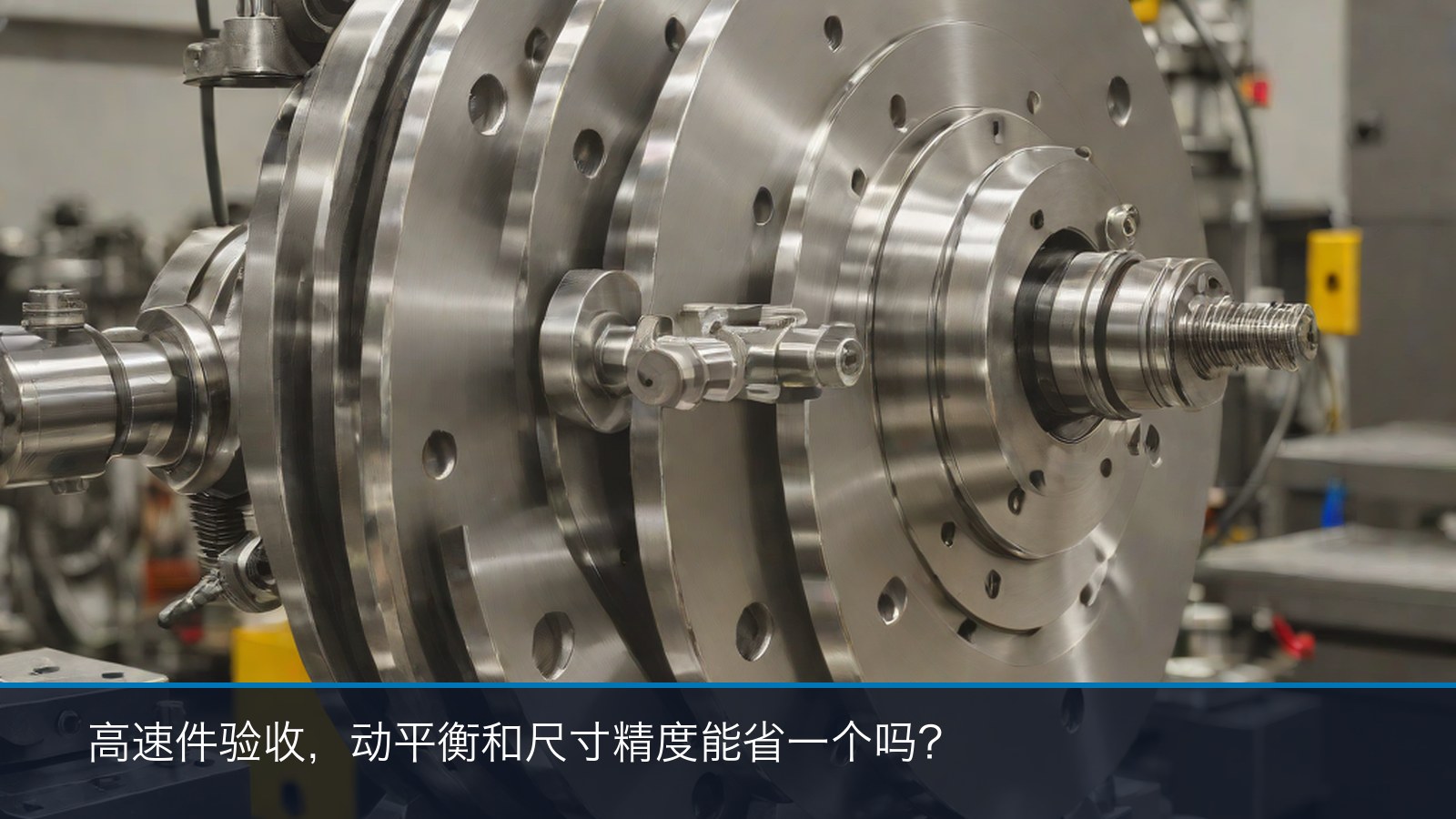

3. CNC 精加工：配合面、形位公差与动平衡

铸造保证形状，CNC 保证精度。高速零部件的精加工通常集中在轮毂、轴孔、安装面、密封配合面与螺纹上，重点关注形位公差（同轴度、垂直度、圆跳动）与表面质量。精加工完成后一般还要做动平衡校核，残余不平衡量按约定等级控制。泵阀类零件在高转速、高精度场景下的加工逻辑，可延伸阅读泵阀件 CNC 精密加工要点。

4. 焊接与装配

蜗壳、机壳与管路件常涉及组焊或接口焊接。焊接会改变局部组织，双相钢与镍基合金尤其要控制热输入与层间状态，避免在敏感温度区间长时间停留而劣化耐蚀性或韧性。焊接完成后应做外观、无损与必要的密封试验，装配前再完成清洁与去毛刺处理。

四、验收与无损检测口径

高速零部件的验收建议在技术协议里"分项落字"，避免只停留在"牌号对了"。参考清单如下：

项目	建议写清的口径
材质与追溯	牌号 + 执行标准体系（GB / ASTM 等）；炉批化学成分报告，必要时光谱复核；炉批可追溯
力学性能	抗拉/屈服强度、延伸率、冲击韧性、硬度，按适用标准与承力要求确定
无损检测	按件约定检测方式（渗透/射线/超声等）、检测部位与验收等级
尺寸与形位公差	关键尺寸、同轴度/圆跳动/垂直度、密封面与配合面精度、粗糙度要求
动平衡	动平衡等级、校正面与残余不平衡量限值；校核方式与报告
表面与洁净度	钝化状态、去毛刺要求、清洁度与包装防护（无油机组尤其重要）

如果零部件同时承担承力与介质隔离功能，建议下单前先做一次工艺可行性评估，把结构与材质一起过一遍。材料在腐蚀介质中的分级与选材思路，可参考耐腐蚀选型中心。

五、四个常见误区

• 误区一：把转速当"余量"，沿用常速件的材质与公差。 离心应力随转速平方增长，常速件够用的材料与公差，到高速机组上可能直接落在临界区，必须按转速等级重新核算。
• 误区二：只看强度，忽略韧性与疲劳。 高速交变载荷下，一味追求高强度而牺牲韧性，反而容易引发脆性开裂或疲劳失效。
• 误区三：认为铸件"做出来就行"，忽视内部致密度。 缩松、气孔在常速件上或许可接受，在高速旋转件上却可能是裂纹源，无损检测与工艺控制不能省。
• 误区四：把动平衡留到总装阶段再解决。 零件自身的形位偏差与残余不平衡量如果超差，总装再配重往往治标不治本，最好在零件验收环节就约定口径。

六、常见问题 FAQ

磁悬浮离心压缩机的叶轮为什么倾向用整体精密铸造件？

高速叶轮多带复杂三维扭曲叶片与内部流道，棒料铣削材料利用率低、周期长，薄壁叶片在切削中还有变形与让刀风险。熔模精密铸造近净成形出叶片与流道，再对轮毂、轴孔、安装面做 CNC 精加工，兼顾流道一致性与组织致密度，在中小批量、多品种的机组上性价比更高。

高速工况下叶轮材料要在哪些性能之间做取舍？

核心是比强度、韧性、耐蚀性和工艺性的平衡。转速越高离心应力越大，需要足够高的屈服强度与疲劳性能；介质有腐蚀性时还要匹配耐蚀材质。常见方向包括高强度不锈钢、双相不锈钢、镍基合金与钛合金，最终结合介质、转速等级与制造能力逐项确认。

蜗壳和机壳这类承压壳体，选铸造还是焊接结构？

看结构复杂度、压力等级与批量。流道复杂的整体蜗壳，铸造可一次成形，壁厚与流道型线更好保证；大型、单件、壁厚均匀的壳体，钢板焊接有时更经济。铸造壳体要控制缩松与内部致密度，焊接壳体要控制焊缝质量与焊后应力。实务中常见"铸造壳体 + 焊接接口与法兰"的组合。

高速零部件验收时，动平衡和尺寸精度哪个更重要？

两者不可互相替代。高速转子对不平衡量敏感，微小偏心在高速下会放大为振动；尺寸与形位公差决定装配间隙与密封效果，间隙不当同样引发振动或效率下降。建议在技术协议里把材质追溯、无损检测、尺寸与形位公差、动平衡等级、表面状态分项写清。

为什么磁悬浮机组的零部件更强调洁净与无油污染？

磁悬浮机组取消机械轴承与润滑油系统，靠磁轴承维持转子悬浮，其优势建立在转子间隙稳定之上。若零部件残留切屑、毛刺、油污或颗粒，进入间隙后可能影响悬浮稳定性甚至损伤部件。因此靠近转子与磁轴承区域的零件，通常要单独提出清洁度、去毛刺与包装防护要求，并避免与碳钢件交叉污染。
