钛合金铸件（Ti-6Al-4V）的材料特性、铸造难点与验收口径
钛合金常被当成"更耐蚀的不锈钢"来问价：同样的阀体、泵壳、法兰，换成 Ti-6Al-4V 要多少钱、多久能交。这个问法从一开始就偏了。
钛合金件的成本与风险，主要不在材料单价，而在它把熔炼、成型、后处理、检测整条链的容错空间压得很窄。钢件上"多一点余量、补一下、再检一次"能解决的事，到了钛件上，往往变成工艺评定、污染层控制和批次追溯的问题。

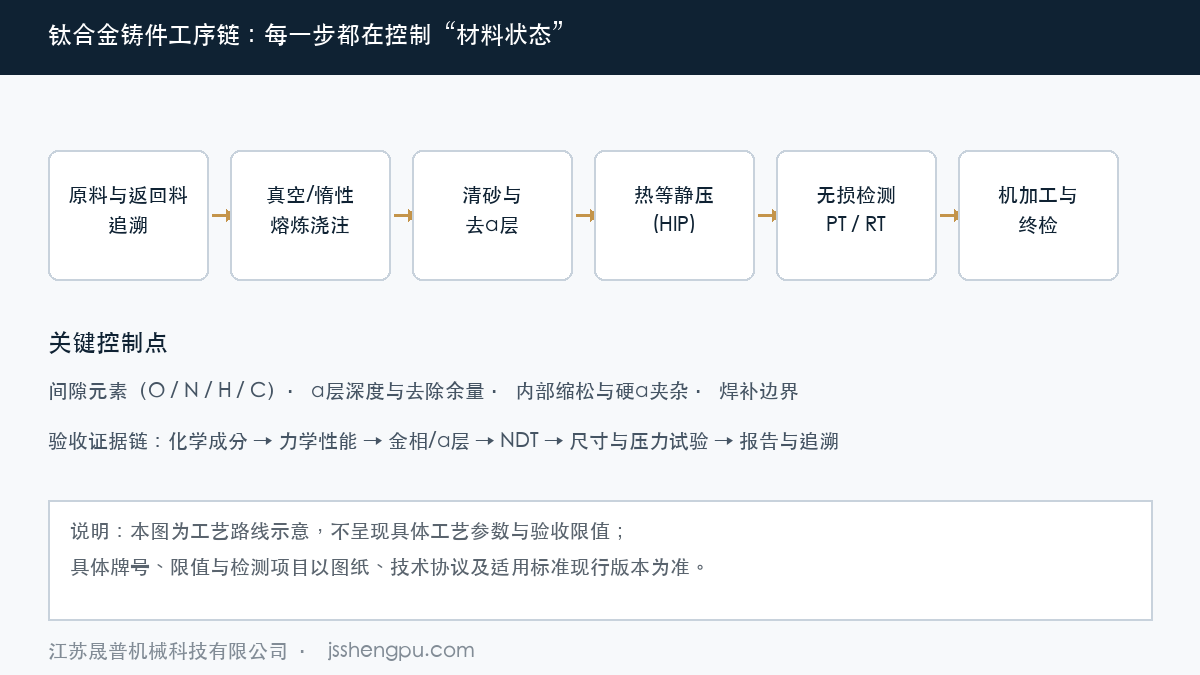

这篇文章按材料科学的路径讲：Ti-6Al-4V 到底"难"在哪，铸、锻、机加工三条路线怎么划边界，α层与间隙元素为什么是验收的核心，热等静压该不该写进协议，以及询价时该把哪些信息一次给全。文中不写具体工艺参数与限值，具体牌号、限值与验收项以图纸、技术协议及适用标准的现行版本为准。产品侧可对照阀体／阀盖精密铸造与泵体／泵盖定制的件型说明。
一、材料底色：Ti-6Al-4V 的四个"不一样"
Ti-6Al-4V（国内常称 TC4）是 α+β 双相钛合金，铝稳定 α 相、钒稳定 β 相，通过热处理与加工历史调节两相比例。它在工程上被大量使用，是因为几项特性组合得好：密度约 4.4 g/cm³，比强度高；在海水与氯化物环境中钝化膜稳定；无磁。但同一组特性也带来了制造上的四个"不一样"。
第一，化学活性高。 高温下钛与氧、氮、氢、碳都能反应。氧形成硬脆的α污染层，氮与碳可能形成硬质夹杂，氢则带来氢脆风险。这意味着熔炼、浇注、焊接、热处理都不能在普通空气环境下"将就"。
第二，导热差、弹性模量低。 钛的弹性模量约为钢的一半，切削时回弹明显、让刀与振动更难控制；导热差又让切削热集中在刃口附近，刀具磨损快。薄壁件与深腔件的变形控制，与不锈钢完全不是一套经验（可对照薄壁与深腔加工的变形控制）。
第三，耐蚀依赖表面。 钛的耐蚀性来自致密的氧化膜。一旦表面被铁污染、嵌入硬质颗粒或被α层覆盖，局部的钝化行为就会改变。所谓"钛不被腐蚀"，在工程上要加上"表面状态合格"这个前提。
第四，无磁。 这一条直接影响检测方法的选择——磁粉检测对钛件没有意义，后文会展开。
把钛件当成"高牌号不锈钢"来组织生产，通常会在两个地方翻车：用钢的余量逻辑估加工成本，以及用钢的检测组合安排验收。
二、铸、锻还是机加工：钛件的路线选择边界
钛件的三条常见路线，各有明确适用区间。选错路线，后面的成本与交期都会被放大。
熔模铸造（含石墨型、陶瓷型等工艺分支）：优势在近形与复杂流道。泵壳、阀体、叶轮这类内部型腔复杂、外形不规则的件，铸造能显著减少机加工工时与材料去除量。代价是模具与型壳成本、较长的前置周期，以及铸造缺陷带来的检测与返修压力。
锻造（自由锻、模锻）：优势在致密度与力学性能，流线沿受力方向分布，适合承压、疲劳或安全相关的关键件。代价是模具与设备门槛，复杂型腔往往锻不出来，需要后续大量机加工。
纯机加工（从板、棒、锻坯去除材料）：适合小批量、形状相对简单、尺寸精度要求高的件。钛的切削性能差，材料利用率低，大批量时成本会迅速失控。
实际项目里更常见的组合是铸件或锻件＋机加工：先近形，再加工到图。判断该走哪条，建议按五个问题过一遍：
· 型腔复杂度和流道是否必须近形？
· 承压等级、疲劳要求是否要求锻件流线？
· 批量是否足以摊薄模具与工装成本？
· 关键部位的无损检测可达性如何？
· 加工余量与刀具消耗是否已计入报价？
这五个问题没有标准答案，但必须在询价阶段问清。钛件的报价差异，很多时候不是"谁更便宜"，而是各家默认的路线不同。材料之间的横向比较，可参考特种合金选型决策指南与镍基合金与钛合金的对比。
三、难点一：熔炼与浇注——窗口窄、污染敏感
钛的熔点高、活性强，熔炼环节的第一原则是避免与坩埚、型壳材料发生反应。工业上常见的思路是真空或惰性气氛下熔炼，并采用凝壳熔炼等方式让熔体与坩埚之间形成一层同材质凝壳，减少污染。设备与工艺路线不同，但对采购方而言，值得关注的点是一致的：
熔炼气氛与坩埚体系决定间隙元素与夹杂的风险水平；返回料比例与来源管理决定批次稳定性；浇注系统设计决定补缩路径是否顺畅。钛熔体的流动性窗口窄、过热度不能随意提高，浇不足与冷隔的风险比钢件更高。这些问题不会写在图纸上，却会体现在首批与后续批次的差异里。
所以钛件的供应商评估，不能只看"有没有铸造能力"，还要看原料追溯、熔炼记录与批次管理。同牌号批次差异的来源，在镍基合金上有相似的逻辑，可参考镍基合金铸件的气孔与夹杂控制。
四、难点二：凝固缺陷与"硬α夹杂"
钛铸件的常见缺陷，可以按成因分三类：
收缩类：缩孔、缩松。钛的体收缩较大，厚薄过渡处、热节部位如果没有补缩通道，内部就容易留下孔洞。这类缺陷是热等静压的主要作用对象。
气体类：气孔。氢、氩等气体在凝固过程中来不及逸出，形成球状或类球状孔洞。氢的来源与原料、气氛、酸洗后残留都有关。
夹杂类：硬α夹杂、富氮/富氧颗粒、坩埚或工具带入的高密度夹杂。这一类最麻烦——它们未必很大，却可能成为疲劳源，且检测难度高。行业里对钛铸件的原料管理、返回料分级和工具管理要求很严，原因就在这里。
此外还有冷隔、浇不足与热裂。它们大多与浇注系统、型壳温度场和壁厚过渡有关，属于"工艺设计问题"，不是靠事后修补能解决的。把缺陷类型写进协议的分类处置条款，比笼统写"不得有缺陷"更有可执行性（缺陷的返修边界见铸件焊补、返修与让步接收）。
五、难点三：α污染层与表面完整性

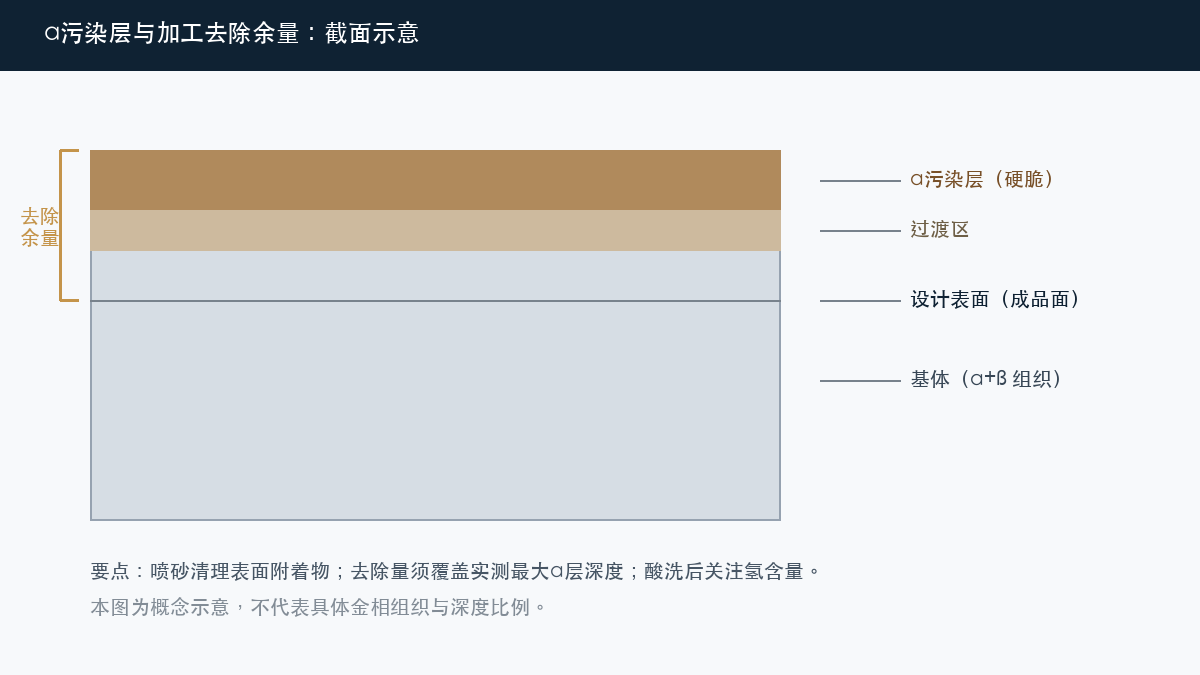

钛在高温下暴露于含氧气氛，氧会向基体扩散，形成一层硬度高、塑性低的α污染层（常称α层）。它的深度随温度、时间与气氛变化，且在同一件不同部位也不均匀——薄壁处、边角处、与型壳接触面往往更深。
α层的危害是双重的。力学上，它是硬脆层，容易在后续加工或服役中成为裂纹起点；耐蚀上，它改变了表面的钝化行为，局部耐蚀性反而下降。所以α层不是"表面颜色问题"，而是材料状态问题。
去除方式通常是喷砂清理＋机加工或酸洗。这里有两个容易漏掉的点：
其一，去除量要覆盖实测最大深度。 如果只按经验给一个固定余量，遇到局部深α层就会残留。稳妥的做法是先测深、再定去除量，并在首件上验证。
其二，酸洗会带来氢。 酸洗去除污染层的同时可能引入氢，氢含量需要作为验收项控制；酸洗后的中和、清洗与干燥也要有规程，否则残留酸液会带来后续腐蚀隐患。表面处理的一般验收逻辑，可对照钝化与表面处理验收，但钛的酸洗体系与不锈钢不同，不能照搬。
六、热等静压：写进协议前要定的四件事
热等静压（HIP）通过高温高压让内部缩松、气孔发生塑性闭合与扩散连接，是钛铸件常用的致密化手段。但它不是"万能合格证"：对表面连通的缺陷、对硬质夹杂，HIP 无能为力；对已经过度的收缩缺陷，也不能指望它把组织"变回来"。
把 HIP 写进协议时，建议明确四件事：
· 是否执行：哪些件、哪些部位要求 HIP，哪些不要求；
· 工序顺序：HIP 放在哪一步之后、哪一步之前，尤其是与去α层、NDT、机加工的顺序关系；
· 后置复检：HIP 后是否重新做射线检测、是否重新取样做力学性能；
· 尺寸与余量：HIP 后的尺寸变化、校形要求与后续加工余量如何预留。
这四项不写清，最常见的后果是：供方按"铸态＋HIP"交付，需方按"HIP 后全项复检"验收，双方都能引用标准，却对不上口径。HIP 记录（温度、压力、时间、炉次）也应随件归档，作为追溯证据的一部分。
七、验收：化学成分、力学性能与无损检测怎么配

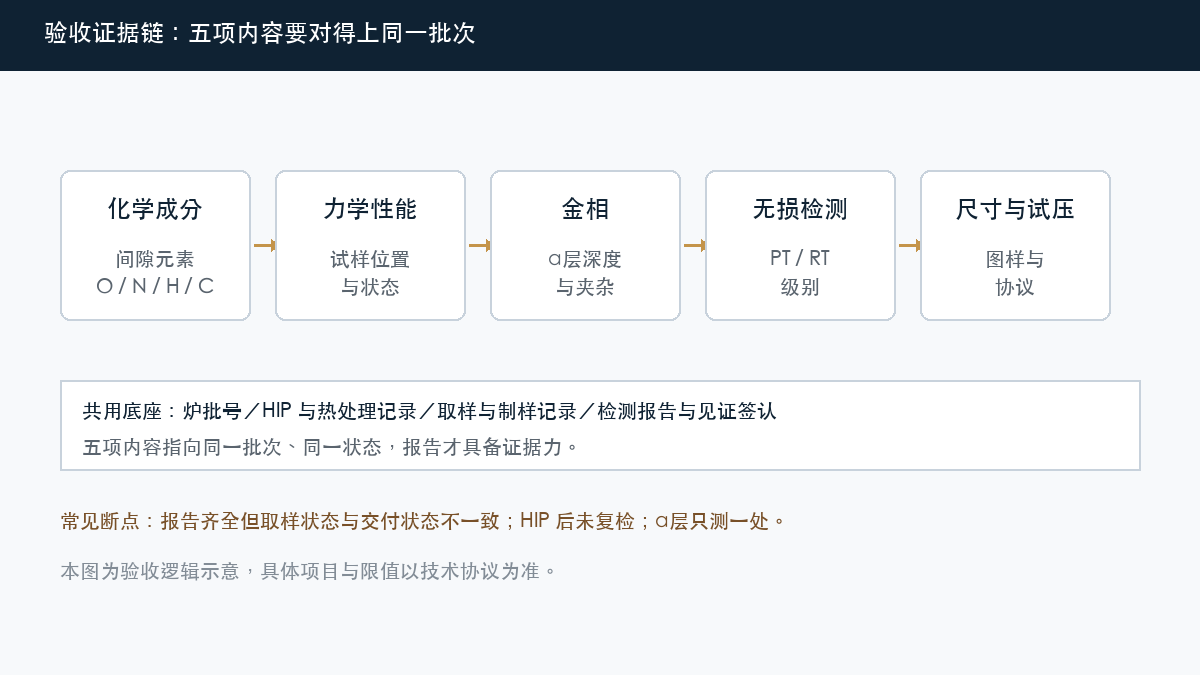

钛铸件的验收，核心不是"项目多"，而是项目之间能对上。建议按五层组织：
第一层，化学成分。 除了合金元素，钛件要特别关注间隙元素（氧、氮、氢、碳）与铁。钛的强度与塑性对间隙元素非常敏感，"同牌号"的性能差异，很多时候就出在这一层。取样位置、分析方法与判定限值都要写进协议。
第二层，力学性能。 拉伸试验通常引用 ASTM E8/E8M 一类方法标准。真正的争议点在取样：随炉试样还是本体取样、取样位置与方向如何规定、试样是否覆盖 HIP 或热处理后的状态。这些必须在协议里定死，否则报告再漂亮也无法对应到交付件。
第三层，金相与α层深度。 金相用于确认组织、夹杂与α层深度。α层测深建议按部位抽检，并在首件上覆盖薄壁、边角、型壳接触面等风险位置。
第四层，无损检测。 表面开口缺陷用渗透检测（可引 ASTM E165/E165M），内部体积缺陷用射线检测（可引 ASTM E94/E94M）；磁粉检测不适用于非磁性的钛材；超声检测在铸件上受组织噪声与表面状态影响，是否采用、用什么对比试块，要单独约定。方法与验收级别的对应关系，可参考铸件无损检测方法选型。
第五层，尺寸、表面与压力试验。 尺寸与表面状态按图与协议；承压件另做压力试验，试验压力、保压与复测规则见泵阀承压件压力试验的验收口径。
标准引用上，钛铸件常见的两套体系是 ASTM B367/B367M 与 GB/T 6614。两者在牌号划分与限值上并不一一对应，跨标准不按名称等同，应在协议中指定版本并逐项对齐；牌号与标准的对照方法见材质标准体系对照，检测项目总览见铸件检测标准。
八、焊补与返修：钛件的边界比钢件更窄
钛件不是不能焊，而是焊接的窗口更窄、证据要求更高。钛在高温下吸气，焊补必须在惰性气体保护下进行（焊箱或拖罩），焊工要有相应资质，工艺要有评定支撑；焊后同样会形成α层与污染风险，需要清理与复检。
协议里建议写清五件事：允许焊补的部位与深度、允许的次数、焊补后是否重新热处理或 HIP、是否重新做 NDT 与压力试验、是否需要需方书面批准。承压关键部位与疲劳关键部位，通常倾向于不允许焊补或严格限制，这不是保守，而是因为钛件的缺陷一旦与表面连通，后续处理很难恢复到可接受状态。
返修件的让步接收也要有边界：谁判定、依据什么、记录如何归档。相关写法可参考焊补、返修与让步接收，但钛件应在此基础上加严，尤其是氢含量与α层的复检。
九、什么情况下不该选钛：三条排除线
钛合金不是"更高级所以更好"。以下情形，建议优先考虑别的材料：
第一，介质不适合。 钛在还原性酸、含氟介质（如氢氟酸）中耐蚀性很差，甚至会发生剧烈腐蚀；干燥氯气等特定工况也需要专门评估。介质里是否有氟离子、是否强还原性，是选材的第一道筛子。
第二，功能要求不匹配。 需要高导热、高刚度、优异耐磨性的场合，钛并不占优；钛的摩擦学表现一般，密封面与运动副往往需要另外的表面方案。
第三，成本与交期不成立。 大尺寸、低附加值、交期紧的件，用钛往往不经济。此时双相不锈钢 2205/2507、超级奥氏体不锈钢或镍基合金可能是更合理的解，具体边界见双相钢与超级奥氏体选型与钛合金材料页。
换句话说，钛的正确用法是在介质与功能都指向它时，用它的比强度与耐蚀性换成本；而不是把它当成通用升级项。
十、询价清单：一次把信息给全
| 项目 | 建议写法 |
|---|---|
| 牌号与标准 | 写清牌号＋标准号＋版本（如 ASTM B367/B367M 或 GB/T 6614 的具体版本），并说明跨标准如何对齐 |
| 成型路线 | 铸件／锻件＋机加工／纯机加工；是否允许供方按图纸优化路线，需否书面确认 |
| 是否 HIP | 要求／不要求；工序位置、后置复检与尺寸余量 |
| α层与表面 | 测深方法、去除方式、交付表面状态（喷砂面／酸洗面／机加工面）、氢含量要求 |
| 取样与性能 | 随炉试样或本体取样、位置与方向、试验方法标准 |
| 无损检测 | 方法（PT／RT／UT）、执行阶段、验收级别、是否需第三方 |
| 焊补规则 | 允许部位与次数、是否重新热处理／HIP、是否需客户批准 |
| 文件与见证 | 炉批号追溯、HIP 与热处理记录、报告语言与份数、见证方式 |
这张表填满，报价才具备可比性。填不满时，比较的往往是各家对"钛件该怎么做"的不同假设。质量体系与记录要求可对照质量管控与检测体系；具体项目可走报价咨询。
十一、高频问题：五个实际争议
Q1：钛合金铸件为什么比不锈钢铸件贵这么多？
贵在过程而不是配方。钛在高温下与氧、氮、氢、碳反应，熔炼要在真空或惰性气氛下进行，型壳与坩埚材料受限制；铸件还需要去α层、机加工余量大、刀具磨损快，检测项目也更密。这些环节共同抬高了单件成本。报价差异应拆成材料、工艺、检测三块比较，只比单价容易得出错误结论。
Q2：钛铸件一定要做热等静压吗？
不一定，但承压、疲劳或安全相关件通常会在协议中要求。热等静压对闭合内部缩松、气孔有效，对表面连通的缺陷与夹杂无效。是否执行、在哪个工序之后执行、执行后是否重新检测，都应在协议中写明，而不是口头约定。
Q3：α层能不能只靠喷砂去掉？
通常不够。α层是氧向基体扩散形成的硬脆层，深度不均匀，喷砂主要作用于表面并清理附着物，难以保证把最深处完全去除。工程上以金相法测深、必要时辅以硬度梯度确认，再用机加工或酸洗去除，去除量要覆盖实测最大深度；酸洗后还应关注氢含量。
Q4：钛铸件为什么不做磁粉检测？
因为钛及钛合金是非磁性材料，磁粉检测没有可依赖的磁化响应。表面开口缺陷通常用渗透检测，内部体积缺陷用射线检测；超声检测在铸件上受组织噪声与表面状态影响，适用性要单独评估。方法选择应与缺陷类型、部位和验收级别对应。
Q5：ASTM B367 与 GB/T 6614 能不能直接等同？
不能按名称简单等同。两份标准在牌号划分、间隙元素限值、试样与试验方法上各有体系，同一名称不等于同一要求。跨标准采购应在技术协议中指定标准与版本，并逐项对齐化学成分、力学性能与检测方法；有冲突时以协议约定为准。
结语
钛合金铸件的门槛，不在"能不能做出来一件"，而在能不能把材料状态、缺陷边界与验收证据稳定地复现。
材料上，记住四件事：化学活性、导热与弹性模量、钝化膜依赖、无磁。工艺上，先划清铸、锻、机加工的边界，再谈价格。验收上，把间隙元素、α层深度、取样规则与 NDT 方法一次写清。做到这些，钛件才真正是"用对了地方的材料"，而不是一张昂贵的牌号。
配套阅读：材料横向对比见镍基合金与钛合金；缺陷与返修见焊补返修验收；检测方法见无损检测选型；标准对照见牌号标准体系对照。
